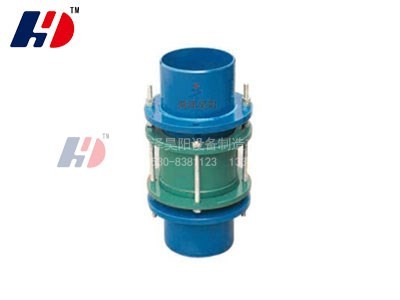

VSSJD压盖松套限位伸缩接头
SSJB压盖松套限位伸缩接头 SSJB型也称BY型压盖松套限位伸缩接头，是在压盖伸缩接头的基础上增加了限位螺杆装置，管道在允许的伸缩量中可以自由伸缩，一旦超过伸缩量时限位螺杆两端的双螺母锁定伸缩量从而起到限位作用。SSJB压盖松套限位伸缩接头安装数据表：公称通径DN管子外径外形尺寸伸缩量△L公称通径DN管子外径外形尺寸伸缩量△LDLL
- 产品名称： 压盖松套限位伸缩接头
- 产品型号： VSSJD
- 规 格： DN40-DN3000
SSJB压盖松套限位伸缩接头
SSJB型也称BY型压盖松套限位伸缩接头，是在压盖伸缩接头的基础上增加了限位螺杆装置，管道在允许的伸缩量中可以自由伸缩，一旦超过伸缩量时限位螺杆两端的双螺母锁定伸缩量从而起到限位作用。
SSJB压盖松套限位伸缩接头安装数据表：
公称通径DN | 管子外径 | 外形尺寸 | 伸缩量 △L | 公称通径DN | 管子外径 | 外形尺寸 | 伸缩量 △L | ||||
D | L | L1 | D | L | L1 | ||||||
65 | 76 | 155 | 645 | 180 | 90 | 700 | 720 | 850 | 655 | 220 | 110 |
80 | 89 | 165 | 800 | 820 | 965 | 1075 | 290 | 150 | |||
100 | 108 | 195 | 900 | 930 | 1065 | ||||||
125 | 133 | 225 | 1000 | 1020 | 1165 | ||||||
150 | 159 | 255 | 1200 | 1220 | 1365 | ||||||
200 | 219 | 310 | 1400 | 1420 | 1590 | ||||||
250 | 273 | 375 | 1500 | 1520 | 1690 | ||||||
300 | 325 | 440 | 655 | 220 | 110 | 1600 | 1620 | 1795 | |||
350 | 377 | 490 | 1800 | 1820 | 2000 | ||||||
400 | 426 | 540 | 2000 | 2020 | 2200 | ||||||
450 | 480 | 590 | 2200 | 2220 | 2420 | ||||||
500 | 530 | 645 | 2400 | 2420 | 2635 | ||||||
600 | 630 | 750 | 2600 | 2620 | 2835 | ||||||
